PD Systems · produktová rodina Axenia
Rail Energy Metering Systems
Kompletní měření energie na palubě vozidel a pozemní sběr dat pro železniční dopravce a správce infrastruktury podle řady norem EN 50463.
Produktová rodina Axenia pokrývá celý měřicí řetězec: certifikované palubní měřicí jednotky, zabezpečený přenos dat a serverový sběr, validaci a výměnu dat pro účely fakturace. Naše systémy jsou nasazeny u železničních dopravců a správců infrastruktury po celé Evropě a měří trakční energii v běžném denním provozu.
Jak systém funguje jako celek
Jeden měřicí řetězec od pantografu po zúčtování
Energie se měří na palubě vozidla, sestavuje do zúčtovacích záznamů, zabezpečeně přenáší na zem a validuje, než se dostane do zúčtovacích systémů. Každý krok je samostatná funkce definovaná normou EN 50463 a každý má svůj produkt Axenia.
Na palubě vozidla
ECM-4000
Funkce měření energie · EMF
Měří napětí a proud v trakčním napájení a vypočítává spotřebovanou a rekuperovanou energii do zátěžových profilů.
Elektroměr →
EN 50463-3
ECMS-4000
Systém měření energie · DHS + EMF
Čte zátěžové profily, doplňuje polohu z GNSS a čas a sestavuje zúčtovací záznamy CEBD. Na palubě uchovává záznamy 72 dnů.
Systém měření →
HTTPS · SFTP
AES-128 · podpis
Pozemní část
ECC-4000
Systém sběru dat · DCS
Přijímá, validuje a archivuje zúčtovací data až od 1200 jednotek; webové rozhraní pro procházení a export.
Sběr dat →
Zúčtovací systémy
Fakturace · systémy zákazníka
Validovaná zúčtovací data se automaticky vyměňují se zúčtovacími systémy nebo předávají stávajícím systémům zákazníka přes API třetích stran.
Mimo řetězec Axenia

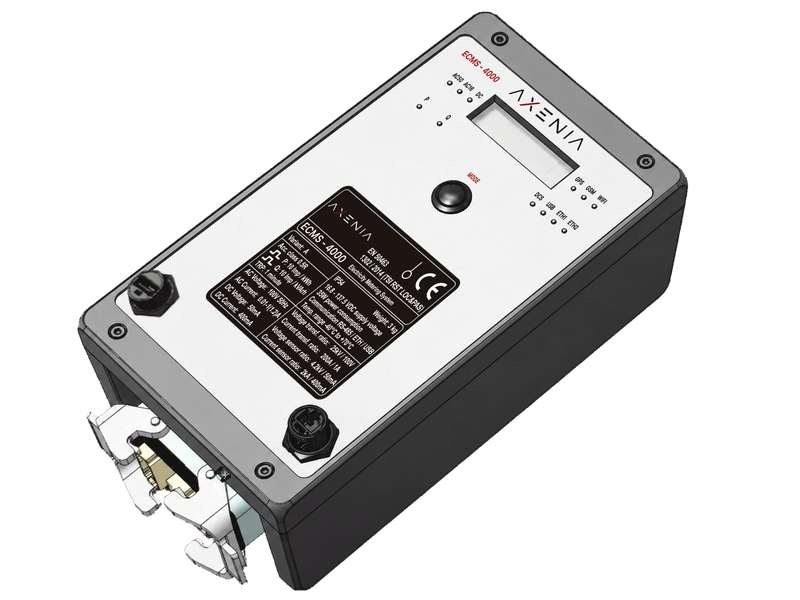

Na palubě · Elektroměr · EMF dle EN 50463
ECM-4000
Palubní elektroměr pro elektrická hnací kolejová vozidla
ECM-4000 je palubní elektroměr pro měření spotřeby trakční elektrické energie hnacího kolejového vozidla, který implementuje funkci měření energie (EMF) definovanou v řadě norem EN 50463. Měří napětí a proud v trakčním napájení a vypočítává elektrickou energii spotřebovanou a rekuperovanou vozidlem.
Naměřené hodnoty spotřebované energie jsou ukládány v profilech zátěže a zpřístupněny systému pro zpracování dat pro kompilaci do fakturačních dat. ECM-4000 je měřicím stavebním blokem systému měření elektřiny ECMS-4000.
Funkce
- Měření napětí a proudu trakčního napájení
- Výpočet odebrané a rekuperované energie
- Zátěžové profily s konfigurovatelnou referenční časovou periodou
- Výstup naměřených dat do systému zpracování dat (DHS)
- Navržen pro požadavky na přesnost dle EN 50463-2
Normy a terminologie
Navržen v souladu s řadou norem EN 50463 (drážní zařízení – měření energie na palubě vlaků), zejména EN 50463-1 (obecně), EN 50463-2 (měření energie) a EN 50463-3 (zpracování dat).
- EMF
- Funkce měření energie (Energy Measurement Function)
- ECF
- Funkce výpočtu energie (Energy Calculation Function)
- EMS
- Systém měření energie (Energy Measuring System)
- TRP
- Referenční časová perioda (Time Reference Period)
Dokumenty
- Produktový list – bude zveřejněno
- Mechanický výkres – bude zveřejněno
- Instalační výkres – bude zveřejněno

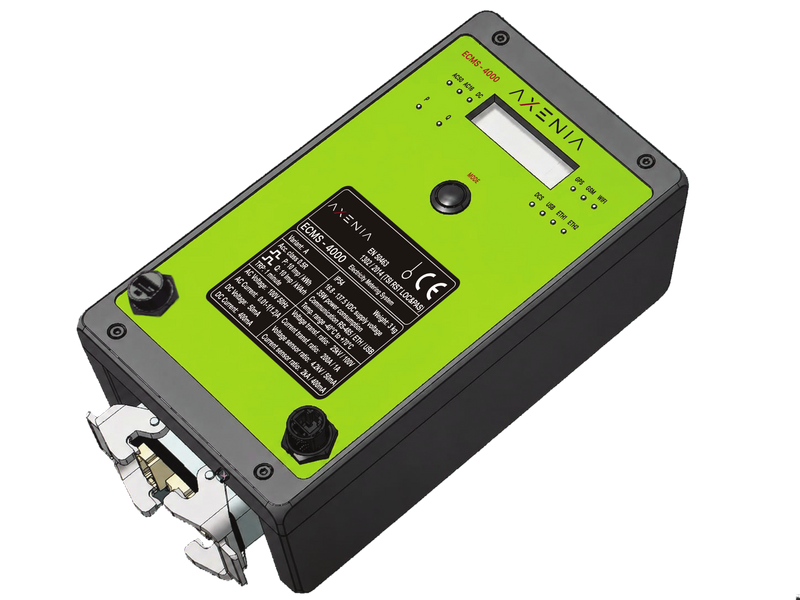

Na palubě · Systém měření elektrické energie · EMS dle EN 50463
ECMS-4000
Kompletní palubní systém měření energie se systémem zpracování dat a funkcemi měření energie
ECMS-4000 je kompletní palubní systém měření energie (EMS) dle EN 50463, složený ze systému zpracování dat (DHS) a jedné či více funkcí měření energie (EMF). Sbírá, vytváří a ukládá energetická zúčtovací data ve formátu připraveném pro přenos oprávněnému příjemci na palubě nebo na pozemním serveru.
DHS pravidelně čte zátěžové profily připojených EMF, doplňuje časová a poziční data a sestavuje záznamy CEBD (Compiled Energy Billing Data). Záznamy jsou automaticky přenášeny do pozemního systému sběru dat, například ECC-4000, protokolem definovaným normou EN 50463-4.
Funkce
- Čtení energetických dat ze zátěžových profilů připojených EMF, typicky s minutovou periodou
- Určování polohy pomocí GNSS se sekundovou periodou, včetně příznaků typu a kvality polohy
- Synchronizace času se záznamem změn času a příznaky kvality
- Sestavování záznamů CEBD s připojenými časovými a pozičními údaji a atributy kvality
- Uchovávání záznamů na palubě po dobu 72 dnů (EN 50463 vyžaduje nejméně 60 dnů)
- Automatický přenos dat dle EN 50463-4 protokoly HTTP, HTTPS, FTP nebo SFTP, včetně služeb RequestCEBDBlocks, AutomaticTransferCEBDBlocks a AutomaticTransferHeartbeat
- Šifrování zpráv algoritmem AES-128-CTR s inicializačním vektorem generovaným pro každou zprávu; metrologicky významná data jsou při přenosu digitálně podepisována
- Vestavěné webové rozhraní: stav, data EMF, záznamy, export, nastavení a logy
Normy a terminologie
Implementuje řadu norem EN 50463 (drážní zařízení – měření energie na palubě vlaků): EN 50463-1 (obecně), EN 50463-2 (měření energie), EN 50463-3 (zpracování dat), EN 50463-4 (komunikace) a EN 50463-5 (posuzování shody).
- CEBD
- Sestavená energetická zúčtovací data (Compiled Energy Billing Data)
- CPID
- Identifikace odběrného místa (Consumption Point Identification)
- DHS
- Systém zpracování dat (Data Handling System)
- EMF
- Funkce měření energie (Energy Measurement Function)
- TRP
- Referenční časová perioda (Time Reference Period)
- OBIS
- Systém identifikace objektů (Object Identification System)
Dokumenty
- Produktový list – bude zveřejněno
- Mechanický výkres – bude zveřejněno
- Instalační výkres – bude zveřejněno
Pozemní část · Sběr dat o elektrické energii · DCS dle EN 50463
ECC-4000
Pozemní server, který přijímá, validuje, archivuje a distribuuje energetická zúčtovací data
ECC-4000 je pozemní server realizující systém sběru dat (DCS) definovaný normou EN 50463. Přijímá, analyzuje, archivuje a dále distribuuje energetická zúčtovací data odesílaná palubními systémy zpracování dat protokolem popsaným v normě EN 50463.
Příchozí data jsou validována podle sady předdefinovaných pravidel, archivována v databázích systému a v případě potřeby předávána cílovým výměnným serverům. Uživatelské webové rozhraní umožňuje procházení shromážděných dat a jejich export pro další strojové zpracování.
Funkce
- Navržen pro rychlé zpracování příchozích dat až od 1200 komunikačních jednotek
- Příjem dat protokoly FTP, SFTP, HTTP nebo HTTPS dle EN 50463-4
- Validace příchozích dat podle požadavků EN 50463, včetně kontrol polohy a rozsahů napětí a proudu
- Automatická výměna dat se zúčtovacími systémy dle normy IRS 90930
- Registrace jednotek, správa konfigurace a distribuce firmwaru prostřednictvím webového rozhraní
- Rozšíření pro analýzu měřených dat se statistickými reporty a grafy
- Dvouúrovňová archivace: objektová databáze aktuálního stavu systému a segmentovaná relační databáze historických dat, uložené na SSD discích v RAID 1
- Modulární architektura umožňující rozšíření o API třetích stran pro výměnu dat se stávajícími systémy zákazníka
- Provoz na infrastruktuře zákazníka nebo jako spravovaná služba
Normy a terminologie
Implementuje pozemní část komunikace řady norem EN 50463, zejména EN 50463-4 (komunikace), a normu IRS 90930 pro výměnu dat se zúčtovacími systémy.
- DCS
- Systém sběru dat (Data Collecting System)
- DHS
- Systém zpracování dat (Data Handling System)
- CEBD
- Sestavená energetická zúčtovací data (Compiled Energy Billing Data)
- EMS
- Systém měření energie (Energy Measuring System)
Dokumenty
- Produktový list – bude zveřejněno
- Popis systému – bude zveřejněno
Normy
Postaveno na EN 50463
EN 50463 je evropská norma pro měření energie na palubě vlaků. Jejích pět částí popisuje měřicí funkce, zpracování dat, komunikaci s pozemní částí a posuzování shody. Norma IRS 90930 upravuje výměnu výsledných zúčtovacích dat se zúčtovacími systémy.
Certifikáty vydané pro jednotlivé produkty naleznete na stránce certifikátů Axenia.
| Norma | Rozsah | ECM-4000 | ECMS-4000 | ECC-4000 |
|---|---|---|---|---|
| EN 50463-1 | Obecně | |||
| EN 50463-2 | Měření energie | |||
| EN 50463-3 | Zpracování dat | |||
| EN 50463-4 | Komunikace | |||
| EN 50463-5 | Posuzování shody | |||
| IRS 90930 | Výměna dat se zúčtovacími systémy |
Kontakt
Pojďme se pobavit o měření energie na železnici
Ať už vybavujete flotilu certifikovanými palubními elektroměry, nebo potřebujete pozemní systém, který z jejich dat udělá záznamy připravené pro zúčtování, provedeme vás možnostmi i cestou k certifikaci.
Ing. Jaroslav Latal, MBA
PDSystems s.r.o. · U Sanatoria 495/11, 153 00 Praha 5 – Radotín
